Tutoriel d'introduction à Apache Hadoop

Nous sommes actuellement dans l'ère de la production massive de données (BigData) dont une définition implique trois dimensions (3Vs) : Volume, Variété et Vélocité (fréquence). Les sources de données sont nombreuses. D'une part les applications génèrent des données issues des logs, des réseaux de capteurs, des rapports de transactions, des traces de GPS, etc. et d'autre part, les individus produisent des données telles que des photographies, des vidéos, des musiques ou encore des données sur l'état de santé (rythme cardiaque, pression ou poids).

Un problème se pose alors quant au stockage et à l'analyse des données. La capacité de stockage des disques durs augmente mais le temps de lecture croît également. Il devient alors nécessaire de paralléliser les traitements en stockant sur plusieurs unités de disques durs. Toutefois, cela soulève forcément le problème de fiabilité des disques durs qui engendre la panne matérielle. La solution envisagée est la duplication des données comme le ferait un système RAID.

Apache Hadoop (High-availability distributed object-oriented platform) est un système distribué qui répond à ces problématiques. D'une part, il propose un système de stockage distribué via son système de fichier HDFS (Hadoop Distributed File System) et ce dernier offre la possibilité de stocker la donnée en la dupliquant, un cluster Hadoop n'a donc pas besoin d'être configuré avec un système RAID qui devient inutile. D'autre part, Hadoop fournit un système d'analyse des données appelé MapReduce. Ce dernier officie sur le système de fichiers HDFS pour réaliser des traitements sur des gros volumes de données.

Hadoop a été créé par Doug Cutting pour les besoins du projet Apache Nutch, un moteur de recherche open source. À noter que Doug Cutting n'est pas un novice puisqu'il a également créé Apache Lucene la bibliothèque de recherche plein texte. Lorsque le projet Apache Nutch a démarré en 2002, les contributeurs ont compris que l'architecture d'origine ne pourrait pas tenir la montée en charge sur plus de 20 milliards de pages depuis le Web. Google publie en 2003 un article présentant l'architecture de son système de fichiers distribué GFS (Google's distributed filesystem). Google publie ensuite en 2004 un article introduisant le système MapReduce pour l'analyse des données d'un système GFS. Doug Cutting a décidé de reprendre les concepts présentés par les deux articles pour résoudre les problèmes rencontrés depuis le projet Apache Nutch. En 2006, Hadoop devient un sous-projet d' Apache Lucene et en 2008 un projet indépendant de la fondation Apache.

Hadoop n'a d'intérêt que s'il est utilisé dans un environnement composé de plusieurs machines. Utiliser Hadoop dans un environnement monomachine, comme nous allons le faire dans le prochain tutoriel, n'a de sens que pour tester la configuration de l'installation ou fournir un environnement de développement MapReduce (prochain article). Hadoop n'a également pas d'intérêt pour les données de petite taille. C'est même l'effet inverse qui pourrait se produire. Si les données ne dépassent pas les limites de la mémoire ou des disques durs du marché (actuellement la limite est aux alentours de cinq téraoctets), posez-vous la question sur l'utilité d'utiliser Hadoop face à des solutions utilisant des bases de données relationnelles. Vous trouverez sur ce lien une analyse simple mais efficace.

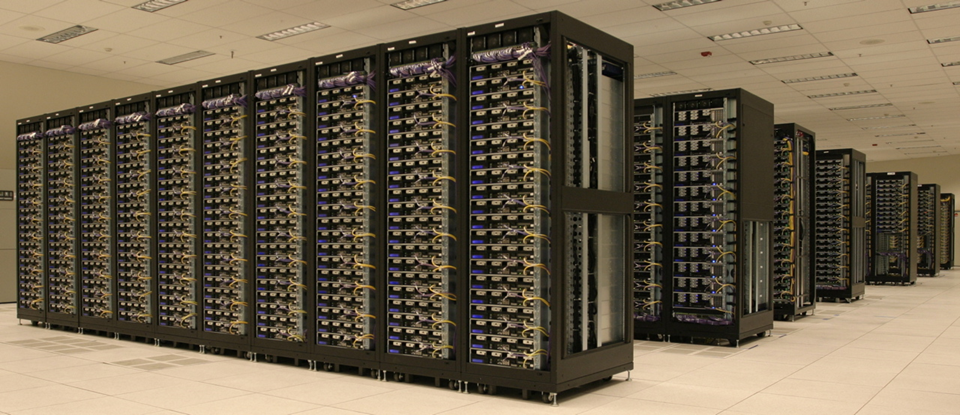

Il est à noter que Yahoo a massivement investi dans le projet Hadoop. La société utilise Hadoop pour sa page d'accueil (publicités ciblées, contenus adaptés, le « top recherche » des utilisateurs…) depuis 2006 et fut l'un des plus grands utilisateurs, testeurs et contributeurs du projet. Yahoo possède à ce jour le plus grand nombre de machines Hadoop avec plus de 42.000 nœuds. À titre d'exemple, Yahoo a monté un serveur Hadoop de 2000 nœuds afin de trier vingt téraoctets de données. La tâche a pris 2 heures et 30 minutes (référence).

Vous trouverez sur cette page : PoweredBy, la liste des entreprises et institutions publiques qui utilisent Hadoop. Sur ce lien sont référencés les spécifications des machines Hadoop en terme de nombre de nœuds.

Concernant les usages, ils sont relativement variés. Les propos qui vont suivre sont basés sur ce livre en libre accès : Hadoop Illuminated. Je vous invite également à consulter le Hadoop User Group qui contient de très bonnes vidéos sur des retours d'expérience sur Apache Hadoop dans les entreprises françaises.

• Santé : des chercheurs d'un hôpital pour enfants à Los Angeles (lien) stockent et analysent des données issues des capteurs sensoriels. Apache HDFS est utilisée pour ses capacités de stockage (environ un téraoctet par jour) et sa facilité de scalabilité à moindre coût. L'entreprise NextBio analyse de grandes quantités de données sur des génomes humains (lien). L'analyse est réalisée par des batches MapReduce et le stockage (plusieurs téraoctets) est effectué par Hbase, la base de données clé/valeur.
• Télécommunication : Nokia collecte et analyse de grandes quantités de données (un téraoctet par jour) issues des téléphones portables de sa marque (lien).
• Énergie : des travaux sont en cours chez EDF pour s'intéresser à la modélisation, l'analyse et la prévision des consommations électriques en captant les informations de compteurs intelligents. Une solution à base d'Hadoop est utilisée pour le stockage et l'analyse de courbes de charge (séries temporelles) (lien 1 et lien 2).
• Transport : US Xpress, une importante société de transport routier aux États-Unis utilise Apache Hadoop pour stocker les données de capteurs transmises par leur flotte de véhicules (données de géolocalisation, par exemple). L'analyse permet d'optimiser le déplacement de véhicules dans le but d'économiser sur le coût du carburant (lien).
  Une expérimentation a également donné lieu à l'utilisation d'Apache Hadoop pour la résolution du problème du voyageur de commerce dont le but est « étant donné n points (des « villes ») et les distances séparant chaque point, trouver un chemin de longueur totale minimale qui passe exactement une fois par chaque point et revienne au point de départ » (wikipedia). Il est intéressant de voir 1) la décomposition du problème en MapReduce et 2) que Hadoop n'a pu proposer des solutions approchées de manière efficace.
• Vente : Etsy, un site de e-commerce analyse les gros volumes des données de logs pour déterminer le comportement utilisateur ou les recommandations de recherche (lien).
• Images et vidéos : SkyBox, qui fournit un système pour capturer des vidéos et des images satellite n'importe où sur Terre utilise Hadoop pour effectuer des traitements en parallèle sur les images. Le traitement se fait via des algorithmes écrits en C++, les développeurs de la société ont réalisé un framework permettant d'exécuter du code natif à partir du framework MapReduce écrit en Java (lien).

HDFS (Hadoop Distributed File System) reprend de nombreux concepts proposés par des systèmes de fichiers classiques comme ext2second extended file system pour Linux ou FATFile Allocation Table pour Windows. Nous retrouvons donc la notion de blocs (la plus petite unité que l'unité de stockage peut gérer), les métadonnées qui permettent de retrouver les blocs à partir d'un nom de fichier, les droits ou encore l'arborescence des répertoires.

Toutefois, HDFS se démarque d'un système de fichiers classique pour les principales raisons suivantes.

• HDFS n'est pas solidaire du noyau du système d'exploitation. Il assure une portabilité et peut être déployé sur différents systèmes d'exploitation. Un des inconvénients est de devoir solliciter une application externe pour monter une unité de disque HDFS.
• HDFS est un système distribué. Sur un système classique, la taille du disque est généralement considérée comme la limite globale d'utilisation. Dans un système distribué comme HDFS, chaque nœud d'un cluster correspond à un sous-ensemble du volume global de données du cluster. Pour augmenter ce volume global, il suffira d'ajouter de nouveaux nœuds. On retrouvera également dans HDFS, un service central appelé Namenode qui aura la tâche de gérer les métadonnées.
• HDFS utilise des tailles de blocs largement supérieures à ceux des systèmes classiques. Par défaut, la taille est fixée à 64 Mo. Il est toutefois possible de monter à 128 Mo, 256 Mo, 512 Mo voire 1 Go. Alors que sur des systèmes classiques, la taille est généralement de 4 Ko, l'intérêt de fournir des tailles plus grandes permet de réduire le temps d'accès à un bloc. Notez que si la taille du fichier est inférieure à la taille d'un bloc, le fichier n'occupera pas la taille totale de ce bloc.
• HDFS fournit un système de réplication des blocs dont le nombre de réplications est configurable. Pendant la phase d'écriture, chaque bloc correspondant au fichier est répliqué sur plusieurs nœuds. Pour la phase de lecture, si un bloc est indisponible sur un nœud, des copies de ce bloc seront disponibles sur d'autres nœuds.

III-A. Namenode▲

III-B. Secondary Namenode▲

III-C. Datanode▲

MapReduce adresse deux choses. La première concerne le modèle de programmation MapReduce, étudié dans cette section. La seconde concerne le framework d'implémentation MapReduce, étudié dans le prochain article. Pour ce dernier, nous nous focaliserons sur les différentes API proposées par Apache Hadoop pour développer un programme MapReduce à partir du langage Java.

Le modèle de programmation fournit un cadre à un développeur afin d'écrire une fonction de Map et de Reduce. Tout l'intérêt de ce modèle de programmation est de simplifier la vie du développeur. Ainsi, ce développeur n'a pas à se soucier du travail de parallélisation et de distribution du travail, de récupération des données sur HDFS, de développements spécifiques à la couche réseaux pour la communication entre les nœuds, ou d'adapter son développement en fonction de l'évolution de la montée en charge (scalabilité horizontale, par exemple). Ainsi, le modèle de programmation permet au développeur de ne s'intéresser qu'à la partie algorithmique. Il transmet alors son programme MapReduce développé dans un langage de programmation au framework Hadoop pour l'exécution.

Autre chose avant de continuer, le terme de « job » MapReduce est couramment utilisé dans la littérature. Celui-ci concerne une unité de travail que le client souhaite réaliser. Cette unité est constituée de données d'entrée (contenues dans HDFS), d'un programme MapReduce (implémentation des fonctions map et reduce) et de paramètres d'exécution. Hadoop exécute ce job en le subdivisant en deux tâches : les tâches de Map et les tâches de Reduce.

Voyons maintenant le principe général de MapReduce, puis nous détaillerons son fonctionnement distribué dans Hadoop.

IV-A. MapReduce : principe général▲

Les concepts de map et de reduce ne sont pas nouveaux puisqu'ils ont été empruntés aux langages fonctionnels, sauf que Google les a efficacement propulsés dans l'univers du calcul distribué et du grand volume de données. Ils sont utilisés pour implémenter des opérations de base sur les données comme le tri, le filtrage, la projection, l'agrégation ou le regroupement.

Pour expliquer les concepts de map et de reduce, partons de l'exemple du compteur de mots fréquemment utilisés, avec une légère variante. Tous les mots sont comptabilisés à l'exception du mot « se ». Ci-dessous, le fichier exemple.txt présente un jeu de données comportant une seule ligne.

exemple.txt

Sélectionnez

voiture la le elle de elle la se la maison voiture
...

On distingue clairement sur la première ligne que le mot la est répété trois fois et que le mot voiture est répété deux fois.

La figure ci-dessous énumère les différentes étapes qui seront présentées par la suite.

IV-A-1. Fonction map▲

La fonction map s'écrit de la manière suivante : map(clé1, valeur1) → List(clé2, valeur2). À partir d'un couple clé/valeur, la fonction map retourne un ensemble de nouveaux couples clé/valeur. Cet ensemble peut être vide, d'une cardinalité un ou plusieurs.

Dans notre exemple, la clé d'entrée correspond au numéro de ligne dans le fichier et la valeur vaut voiture la le elle de elle la se la maison voiture.

Le résultat de la fonction map est donné ci-dessous.

Retour de la fonction map

Sélectionnez

(voiture,1)
(la,1)
(le,1)
(elle,1)
(de,1)
(elle,1)
(la,1)
(la,1)
(maison,1)
(voiture,1)

Nous remarquons que la fonction map retourne bien une liste de couples clé/valeur et que la clé utilisée à l'entrée de la fonction map n'est pas exploitée. Comme prévu, nous constatons que le mot « se » n'apparaît pas à la sortie de la fonction.

Implémentation Java de la fonction map

Sélectionnez

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.

public class WordCountMapper extends Mapper<LongWritable, Text, Text, IntWritable> {
    public void map(LongWritable key, Text value, Context context) throws IOException, InterruptedException {
        StringTokenizer itr = new StringTokenizer(value.toString());
        while (itr.hasMoreTokens()) {
            String string = itr.nextToken();
            if (!string.equals("se")) {
                Text word = new Text();
                word.set(string);
                context.write(word, new IntWritable(1));
            }
        }
    }
}

Sans détailler l'API, puisque nous le ferons dans le prochain article, à la ligne 3 un StringTokenizer est utilisé pour découper la chaîne de caractères. Pour chaque mot obtenu, nous créons un couple dont la clé est le mot et la valeur vaut 1. Notez qu'à la ligne 6, nous effectuons un filtre pour exclure les instances du mot « se ».

Avant de présenter la fonction reduce, deux opérations intermédiaires doivent être exécutées pour préparer la valeur de son paramètre d'entrée. La première opération appelée shuffle permet de grouper les valeurs dont la clé est commune. La seconde opération appelée sort permet de trier par clé. À la différence des fonctions map et reduce, shuffle et sort sont des fonctions fournies par le framework Hadoop. Il n'y a donc pas à les implémenter.

Ainsi, après l'exécution des fonctions shuffle et sort le résultat de l'exemple est le suivant.

Retour des fonctions shuffle et sort

Sélectionnez

(de,[1])
(elle,[1,1]
(la,[1,1,1])
(le,[1])
(maison,[1])
(voiture,[1,1])

IV-A-2. Fonction reduce▲

La fonction reduce s'écrit de la manière suivante : reduce(clé2, List(valeur2)) → List(valeur2). À partir des groupes de valeurs associées à une clé, la fonctions reduce retourne généralement une valeur ou aucune, bien qu'il soit possible de retourner plus d'une valeur.

Suite à l'appel de la fonction reduce, le résultat de l'exemple est le suivant.

Retour de la fonction reduce

Sélectionnez

(de,1)
(elle,2)
(la,3)
(le,1)
(maison,1)
(voiture,2)

Nous constatons que pour chaque clé, la fonction reduce effectue une somme de chaque élément de la liste.

Implémentation Java de la fonction map

Sélectionnez

1.
2.
3.
4.
5.
6.
7.
8.
9.

public class WordCountReducer extends Reducer<Text, IntWritable, Text, IntWritable> {
    public void reduce(Text key, Iterable<IntWritable> values, Context context) throws IOException, InterruptedException {
        int sum = 0;
        for (IntWritable current : values) {
            sum += current.get();
        }
        context.write(key, new IntWritable(sum));
    }
}

Rien de bien méchant dans l'implémentation de la fonction reduce. Le parcours des éléments de la liste de valeurs se fait à la ligne 4 depuis l'itérateur values. Pour chaque élément de la liste, une somme est effectuée à la ligne 5.

IV-B. MapReduce dans Hadoop▲

de    1
elle    2
la    3
le    1
maison    1
voiture    2

(voiture,1)
(la,1)
(le,1)
(elle,1)
(de,1)
(elle,1)
(la,1)
(la,1)
(maison,1)
(voiture,1)

(voiture,1)
(voiture,1)
(voiture,1)

(de,1)
(elle,2)
(la,3)
(le,1)
(maison,1)
(voiture,2)

(voiture,3)

(de,[1])
(elle,[2])
(la,[3])
(le,[1])
(maison,[1])
(voiture,[2,3])

Comme expliqué précédemment, Hadoop est un système distribué orienté batch, taillé pour le traitement de jeux de données volumineux. Les utilisateurs d'Hadoop se retrouvent alors à manipuler le système de fichiers HDFS ou à développer des programmes MapReduce bas niveau en partant souvent de rien. Des sous-projets à Hadoop sont nés de ce constat et offrent des mécanismes et fonctionnalités qui simplifient la manipulation et le traitement des jeux de données volumineux. Nous en présenterons brièvement quelques-uns dans cette section. Une liste complète peut être trouvée ici : Bigdata Ecosystem

V-A. HBase▲

HBase permet l'intégration à Hadoop d'un système de stockage par clé/valeur appelé couramment stockage binaire ou key/value store en anglais.

Ce sous-projet à Hadoop est également inspiré par le projet BigTable de Google.

V-B. Hive▲

Hive crée une base de données relationnelle dans le système de fichiers HDFS. Le projet permet aux développeurs d'écrire des requêtes, dans un langage proche de SQL appelé HiveQL, qui sont ensuite traduites comme des programmes MapReduce sur le cluster. L'avantage est de pouvoir fournir un langage que les développeurs connaissent pour l'écriture des programmes MapReduce.

V-C. Pig▲

Le projet Pig se positionne comme Hive dans le sens où il fournit aux développeurs un langage de haut niveau (un DSL) dédié à l'analyse de gros volumes de données. Il s'adresse alors aux développeurs habitués à faire des scripts via Bash ou Python par exemple. Par ailleurs, Pig est extensible dans le sens où, si une fonction n'est pas disponible, il est possible de l'enrichir via des développements spécifiques dans un langage bas niveau (Java, Python…).

Dans le même ordre d'idées que le projet Pig, il y a Scalding qui puise la puissance du langage Scala pour développer ses programmes MapReduce.

V-D. Sqoop▲

Sqoop est un projet qui aide à dialoguer avec des systèmes de gestion de base de données relationnelle vers Hadoop. Le projet permet d'importer et d'exporter des données de ou vers une base de données.

V-E. Mahout▲

Mahout fournit des implémentations d'algorithmes pour faire de l'informatique décisionnelle. Il fournit par exemple des algorithmes pour faire du partitionnement de données ou de la classification automatique dans un environnement MapReduce.

Le problème pour tester Apache Hadoop est de disposer de jeux de données réalistes. Je vous propose, dans cette section, un recueil de sites qui proposent différents types de données.

• The National Bureau of Economic Research : regroupe plus de trois millions de brevets américains déclarés pendant la période de janvier 1963 à décembre 1999.
• Données publiques depuis Amazon Web Services : regroupe un ensemble de données rendues publiques comme NASA NEX, une collection d'ensembles de données portant sur les sciences de la Terre entretenue par la NASA, Common Crawl Corpus, un corpus de données d'indexation Web composé de plus de cinq milliards de pages Web, ou encore des données du recensement des États-Unis pour la période 1980, 1990 et 2000.
• ClueWeb09 : contient plus d'un milliard de pages Web dédiées à la recherche sur des technologies du langage humain.
• IMDB : un sous-ensemble de la base de données liée au monde du cinéma.
• National Climatic Data Center : données concernant le climat proposées par la National Oceanic and Atmospheric Administration, une institution gouvernementale des États-Unis.
• Grouplens : groupe de recherche, dans le domaine de systèmes de recommandation et d'interaction homme-machine, qui a collecté de grands volumes de données comme par exemple sur des classements de films auprès d'utilisateurs.
• DBPedia : version structurée de Wikipédia

Cet article s'est intéressé à présenter les généralités d'Hadoop, HDFS et le modèle de programmation MapReduce. La présentation des concepts était obligatoire afin de mieux cerner les articles plus techniques qui vont suivre.

Dans le prochain tutoriel de cette série, nous montrerons comment installer et configurer un cluster simple nœud avec Cloudera CDH. L'intérêt d'un cluster simple nœud a pour vocation d'être pédagogique (comprendre les fichiers de configuration, les outils de base…) et de disposer d'un environnement de développement pour tester ses développements de programmes MapReduce.

Je tiens à remercier, Stéphane Jean pour son avis constructif ainsi que phanloga et Youness Bazhar pour la relecture orthographique.
